FAQ 常見問題

使用 Barn Door Tracker 可能會遇到的問題

只要你可以對到極軸,單張曝光是可以相當長的,但我們並不建議追求單張多秒數的曝光,除了飄移法對極軸會耗掉大量時間外,一般數位單眼並不適合長時間的曝光,另外超長曝光,也會需要更多的時間來拍攝暗場。

長焦望遠鏡頭 (135mm 以上),單張拍攝 15s ~ 60s 都是可以使用的曝光秒數,可以多拍一些後全部疊加就可以形同單張長時間的曝光。

只要對到極軸,是可以單張超長時間曝光 (如圖單張曝光645秒, 使用 200mm (APS-C 等效 300mm)鏡頭),但相對單眼相機的雜訊會非常多。

請確定雲台、追星板等螺絲都有鎖緊,並確定牙條移動順暢。

請確定雲台有鎖緊,且沒有因為相機的重量,造成雲台鬆脫。

請確定拍攝時要取下指星筆。

請確定沒有晃動到,比如風過大,或是地板不穩固,並請用穩定的腳架。

請確定所有組裝都正確,並且拉簧沒有拉太緊。

請確定沒有承受過重的重量,讓抬升的重量越輕越好,可以改變相機在追星板上的位置,比如移到南北兩端。

請確定大齒輪的墊片有裝上。

請確定鏡頭鍍膜完整,鏡片間沒有脫膠,沒有發霉,鏡面乾淨。

若相機有兩段式或是靜音快門,請將其開啟,減少微震。

大氣擾動影響,請到乾燥且晴朗無光害及無空污的環境拍攝。

底下為幾種星點變形的原因 (相片經過放大,使用鏡頭有 135mm 200mm 500mm) :

星點呈現甜甜圈,這是因為沒有對到焦。

解決方式 : 用魚骨板重新對焦。
星點跳動且拉線方向固定,調整極軸無法改善拉線。這常因拍攝西方星體,造成相機重壓追星板。

解決方式 : 減少抬升重量。
星點拉線,且有拉扯現象。

解決方式 : 拉簧拉太緊,請調整拉簧位置。
星點呈現不規則形狀但有些卻正常。這是因為大氣擾動造成。

解決方式 : 到乾燥且晴朗的地方拍攝。
在沒有對極軸刻意拍出星軌下,星點呈現規則鋸齒狀。Barn Door Tracker多少會有些許穩定度上的問題。

解決方式 : 檢查連桿跟軸承是否穩定滑順,並鎖好螺絲,也試著更換大齒輪。
不小心碰到腳架,風太大,地板不穩等等外在因素造成。

解決方式 : 穩定的腳架很重要,風也不能太大,靜風最佳。
極軸已經對好,星點也正常,但有時星點會突然出現小小彎曲現象。

這可能是空氣擾動也有可能是雲台鬆脫或是單眼相機快門帶來的微震,可以打開延遲快門或是靜音快門來減少此問題。
一開始正常,但慢慢星點有殘影,或是拖線方向與星點飄移方向不同

通常是相機與雲台的螺絲沒鎖緊,在慢慢抬升過程,螺絲慢慢因重力改變而鬆脫,請拍攝前務必確認相機與雲台的螺絲有鎖緊。
但若星點有殘影,像是二次曝光,這是因為大小齒輪咬合問題,請注意馬達螺絲是否鬆脫? 拉簧是不是拉太緊? 牙條是否變形?

我自己用過約1.7kg (Nikon D5200 + Nikon 300mm F4.5),負重主要還是看抬升重量,抬升重量越輕越好。

可以,我用過 1000mm 焦段拍過,長焦拍攝鏡頭可以考慮輕便的反射鏡或是用1.4x 的加倍鏡,也可以用 M43 系統來增加焦段。

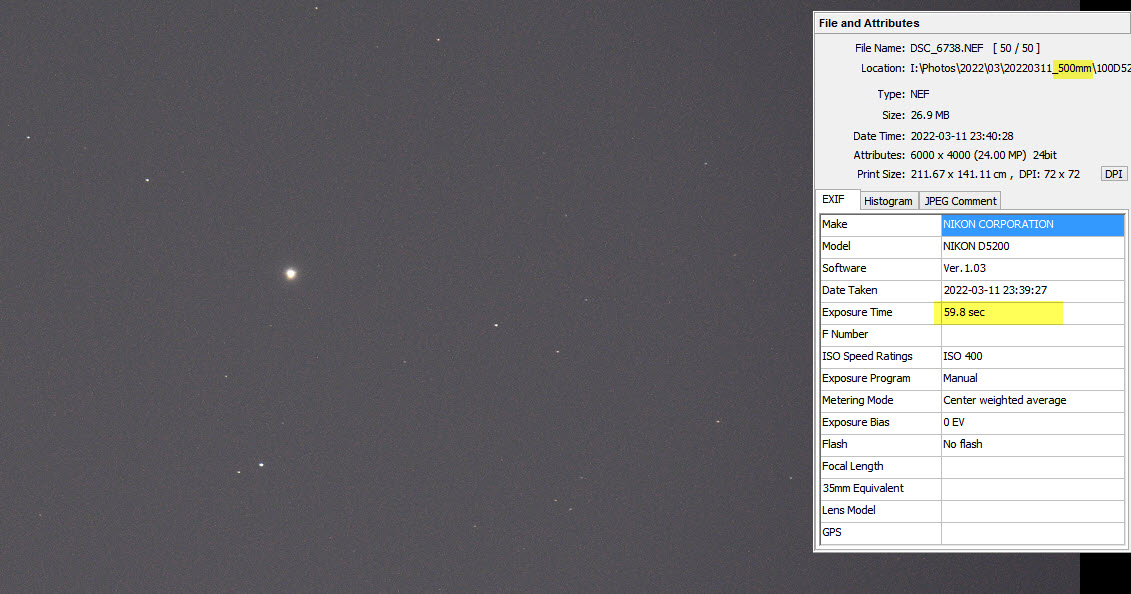

這是掛上 Tamron 500mm SP Mirror,單張 60秒曝光,星點示範

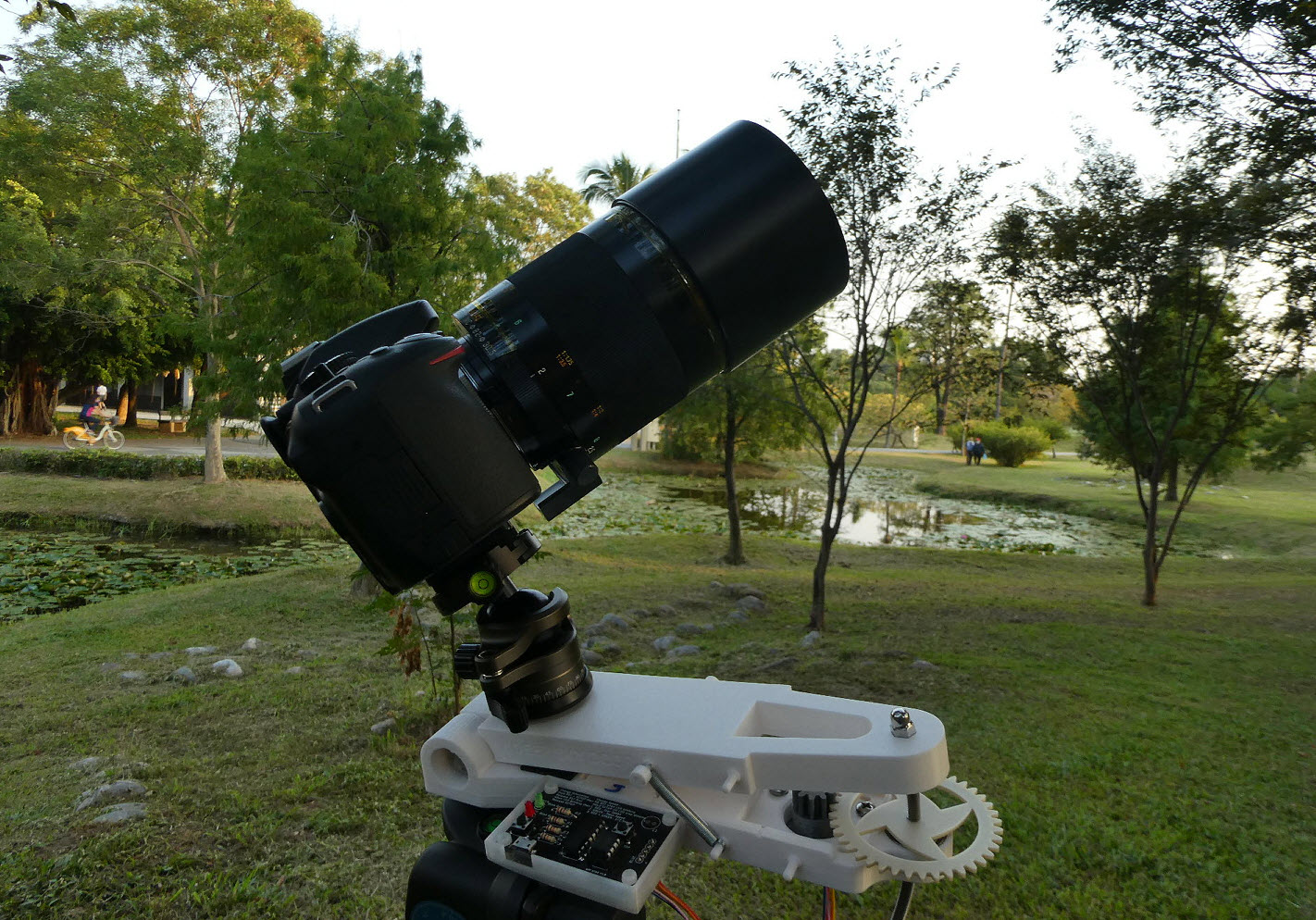

Nikon D5100 + Tamron 500mm SP Mirror Lens



這是沒用追星板,掛上 Tamron 500mm SP Mirror Lens 可以看出小星點因為空氣擾動而有震盪的現象,明亮星點則不易察覺。



這是 200mm 鏡頭外接 TC1.4x ,並利用 M43 無反的 2x 放大,達到趨近 600mm 焦段的星點(南河三)示範。
單張曝光 60 秒,共疊加 58 分鐘
拍攝地點:高雄市區


這是掛上 Tamron 500mm SP Mirror,飄移對極軸的追月5分鐘示範(月速),在高雄市區拍攝,當晚有大氣擾動跟嚴重光害與冬季空污 2022 / 11 / 11。

大齒輪我們曾經試過用金屬的,也請 CNC 公司製作過,但是均無法獲得平穩的結果,所以最終還是決定自行 3D 列印。

每次啟動可拍攝 100分鐘,牙條的總長度大約可以拍攝 2.5小時上下,所以若要拍攝超過100分鐘不重新調整追星角度,可以在拍攝快自動停止前,按下停止按鍵,讓其停止後再快速啟動,就可以再拍100分鐘。

結果不好的因素相當多,比如光害、氣候、鏡頭品質、對焦、後製處理等等,都會影響最終結果。

深空星體是需要經過不少後期處理的,除了疊圖之外,還有不少影像處理要做,這是另一個拍攝星空必備的技巧,請多多善用 Google 搜尋相關的後製方式

在疊圖方面,可以使用 Sequator , DSS 或是 Siril,尤其 Siril 是非常強大的疊圖與先前處理軟體。
Siril 手冊Siril 手動疊圖教學(可選擇是否處理相關暗場 偏壓 平場)Siril 下載DSS 下載Sequator 下載

在後期調整方面,可以使用 GIMP。

GIMP 下載

以上都是免費的軟體


這是單張 60 秒曝光的原圖
拍攝數據 ISO1250 , F4 , 60sec, Nikon 24mm lens with Olympus E-M10



這是疊合 51分鐘後,銀河已經很清楚



這是疊合後加上後製,加強顏色對比跟消除雜訊


暗場 偏壓 平場 都是為了改善畫質而進行的拍攝,再搭配上合適的軟體,便可以拍出細節更多,雜訊更少的天文照。

暗場 Dark :
在拍攝完星體後,蓋上鏡頭蓋,用相同亮場(星空)數據,拍攝 10 ~ 20張以上 (需同環境拍攝) (消除熱雜訊) (一定要拍)

偏壓 Bias :
在拍攝完星體後,蓋上鏡頭蓋,快門調到最快,拍攝 10 ~ 20張以上 (需同環境拍攝) (消除電子雜訊)

平場 Flat :
用同亮場的光圈 & ISO & 焦段,把相機對著白色光源(如平板顯示白光),正確曝光拍攝 10 ~ 20張以上 (可事後拍) (消除暗角)

不推,因為是你會失去拍攝天文的樂趣,至於 AI 拍攝天文的設備,你可以去要單張 RAW 的輸出跟白天拍的風景照,再決定要不要用它來拍天文。

網路上有教學,手動 GOTO 是可以找到任何你想拍的星體的。

星軌 VS 赤道儀追星

當你沒有使用追星設備時,因為地球自轉的原因,長時間的曝光就會拍出星軌,若有用追星設備,就會跟著拍攝星體旋轉,並拍出深空星體的細節。
